二次开发手持终端 SCL8300---SCL8300




手持POS机|移动POS机|无线POS机|金融POS终端|思创莱-手持无线POS机终端厂家

SCL-8300是我司2011年推出的一款多功能、高性价比的手持线端。来,广金融行业、类金融第三方支付业务和行业应用中,以其优异的性能、稳定的质量和丰富的可扩充接口获得了业内的广泛认可。

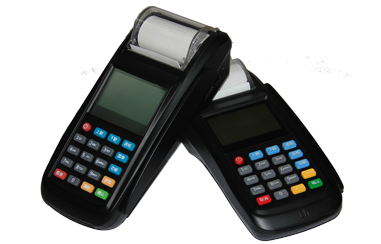

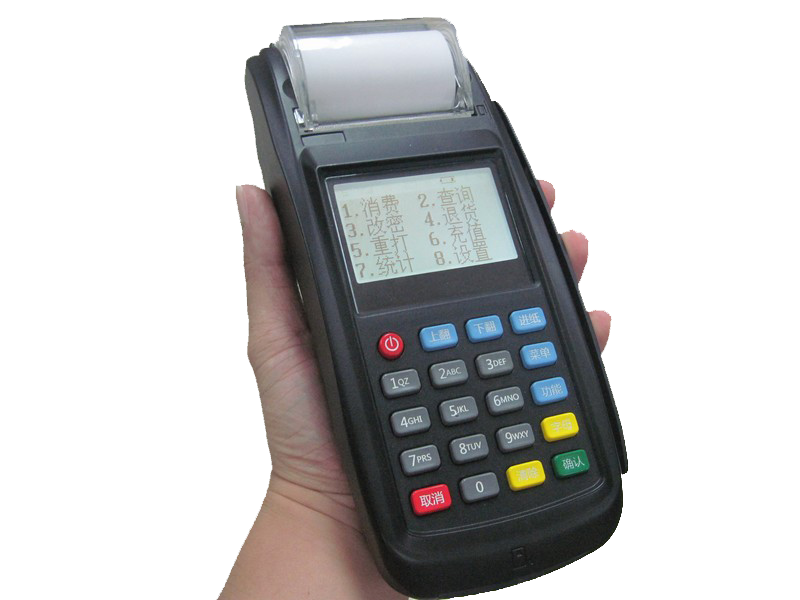

产品外观优雅,设计简洁大方,既可手持户外使用,也可以放置于工作台做台式使用。机体外壳采用磨砂手感工艺,方便手持使用。

本产品采用嵌入式LINUX操作系统,以ARM9作为CPU,主频高达400MHz,可满足现代操作系统对于频繁网络操作、复杂卡数据交换和大数据量存储处理的需求。板载64MB DDR 内存、128MB 可擦写存储器,在性能上处于业内领先水平。

1.   主要功能

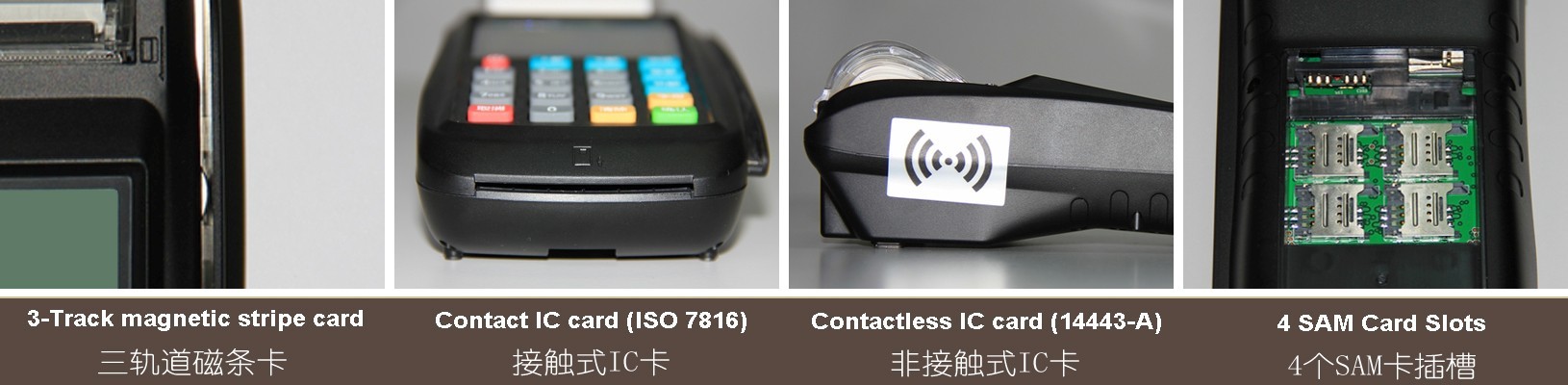

支持丰富的卡片种类




磁条卡:磁条卡读头支持三轨道磁条卡的读取,兼容高抗磁和低抗磁卡,允许用户进行自上而下或者自下而上两种方向刷卡,系统内自带误码侦错和纠错机制,对绝大部分偏磁卡具有纠错能力。

接触式IC卡:内置专业接触式IC卡读写控制芯片,可以读写ISO7816标准的IC卡,电气性能完全符合EMV/PBOC Level 1标准。同时兼容多种内存卡,如SLE 4428444224C等系列。

非接触式IC卡:内置专业非接触式IC卡读写控制芯片,采用硬质PCB板材料作为发射天线,具备优异的发射性能。可以读写ISO 14443 Type-A标准的非接触式IC卡,同时还兼容Mifare系列逻辑加密卡。对于普通非接触式IC卡最大有效读取距离可达到10cm,也可以灵敏读取异形卡、挂件卡、滴胶卡等。

SAM卡座:本机在电池仓内部具有4SAMSecurity Access Module)卡插槽,可插入安全密钥卡,如PSAM卡和ISAM卡等,同时兼容低速和高速卡。用户可通过SAM卡对用户卡进行安全认证、授权,向POS机导入密钥等操作。



多种通讯模式




GPRS/CDMA 1X产品内置4GSM GPRS无线通讯模块,可兼容世界上所有国家的GSM网络。用户也可以选配使用CDMA 1X通讯模块。拨号方式上本产品采用了业内领先的LINUX系统PPP拨号方式,与其他厂商的POS机不同的是:通常一般厂商采用的是利用无线通讯模块内部协议栈通过AT指令集进行数据传输的,但是由于无线模块本身的处理能力有限,容易造成假连接、丢包甚至错包情况的发生,而本产品使用的是LINUX操作系统自带的OSI七层协议栈,有效地克服了以上问题的发生,使通讯时刻保持最稳定状态。

WiFi可选配无线局域网功能模块,通过WiFi网络访问Internet或企业Intranet。支持静态地址设置和DHCP动态地址获取。

以太网:POS机顶部装有一个RJ45接口的10/100M自适应以太网端口,可以接插标准的网线。支持静态地址设置和DHCP动态地址获取。

优异高端的配置

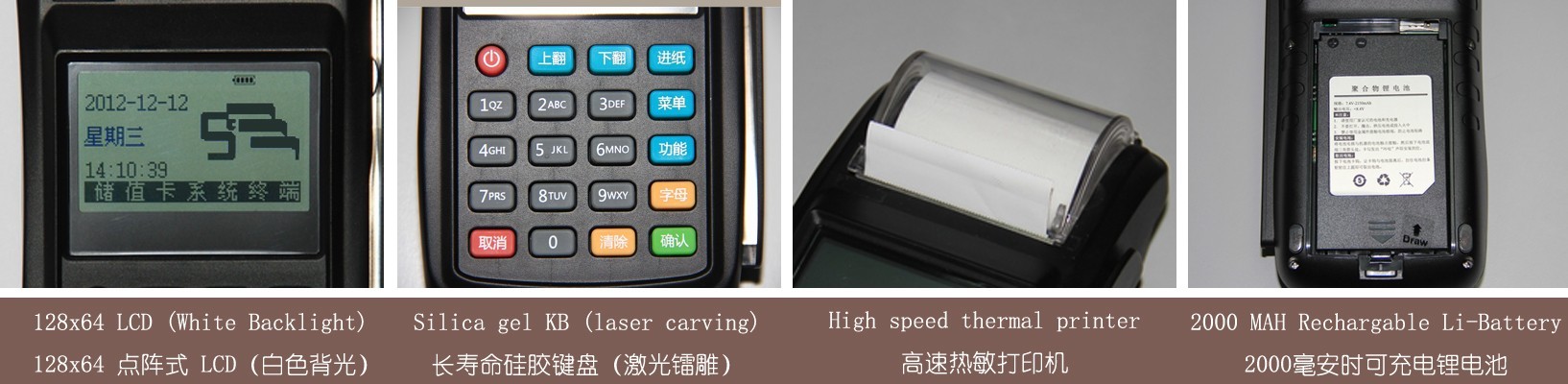

屏幕:采用128x64液晶点阵式屏幕,自带白色LED背光灯,可显示最大5行、每行10个汉字或者10行、每行20个英文字母。屏幕顶端含有专用图标,可显示当前拨号状态、无线信号强度、打印机工作指示、锁定指示、电池电量等信息。

键盘:符合EMV及中国银联的按键规范。做工工艺使用了硅胶一体成型技术,既保证了长寿命,也为用户带来了良好的按压手感。按键上的字符采用激光镭雕工艺,保证字符永不褪色。

热敏打印:本机携带58mm(宽度)高速热敏机,采用易装纸设计,打印速度最高可达28/秒(84毫米/秒)。打印字体清晰,支持多种打印字体。可通过软件调节打印深度。

电池:携带2000MAH高容量可充电锂电池,可以满足户外无外接电源工作24小时,实测可进行400笔连续交易。本机可通过软件设置进入低功耗状态,通过使CPU、各模块睡眠降低整体系统功耗,实测充满电后进入低功耗模式可持续工作5天以上。

对外扩展接口

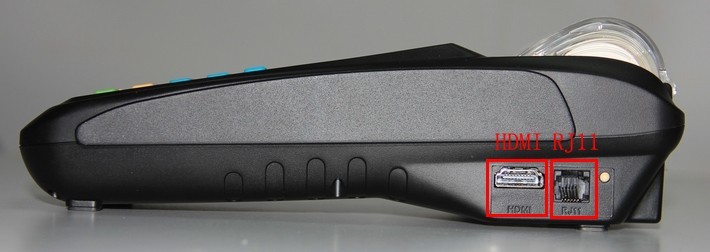

RJ11端口:机器带有一个RJ11接口,可作为系统串口(RS-232)控制台接口,用户也可以通过软件设置将此接口配置为通用串口,连接其他外部设备,如外置读写器、密码键盘灯。该串口支持CTSRTS硬件流控。

HDMI接口:通过我公司专用电缆可分成1USB HOST接口、1USB SLAVE接口、1RS-232串口。其中USB HOST接口可以外接U盘实现扩展存储。

更多可扩展功能

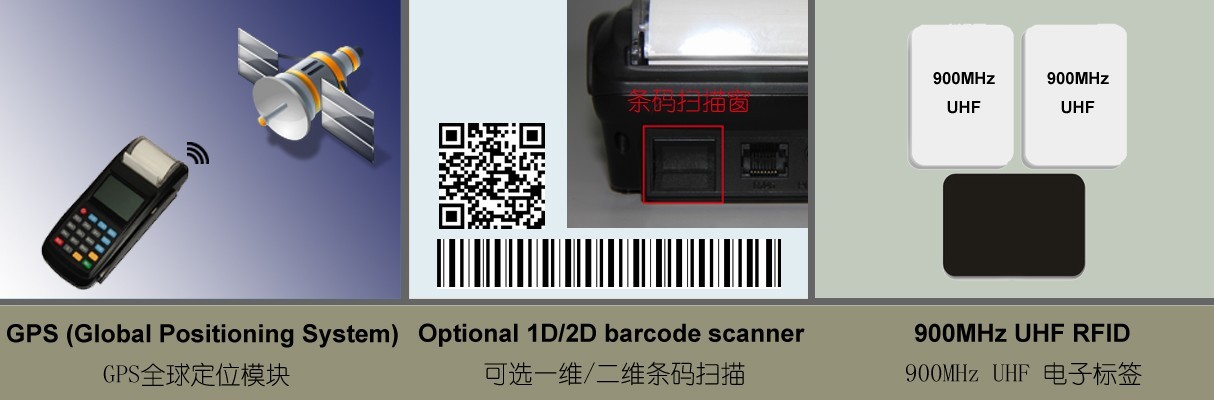

GPS全球卫星定位:本机可扩展GPS模块,实现全球卫星定位功能,定位后GPS模块实时输出当前经纬度。GPS天线采用高灵敏陶瓷材料,冷启动可在2分钟以内搜星成功,热启动更可在数秒内快速定位。可广泛的应用于物流跟车、送货跟踪等行业需求。

一维/二维码扫描:本机可选配内置一维或二维码激光扫描头,扫描头采用摩托罗拉业界领先的SYMBOL系列高集成度扫描模块,具有扫描速度快、工作稳定的特点。可广泛的应用于仓储物流、零售等行业需求。

UHF超高频电子标签:本机可选配UHF 900MHz 超高频电子标签读头,可快速识别RFID电子标签。可广泛应用于物联网、物流运输、仓储点货等场景。

2.   产品特色

本产品在软硬件配置上均处于业内领先地位,以下为本产品与市面上其他普通POS机的对比简表:



比较项目

SCL-8300

市面其他普通POS

性能

本机内置高性能ARM9 CPU,主频高达400MHz,辅以64MB RAM128MB ROM,完全胜任现代各种复杂的应用需求。

通常CPU200MHz或更低,甚至仅仅使用单片机作为CPU。存储方面仅具备8MB RAM16MB ROM,在运算效率和存储空间上均暴露出不足。

操作系统

采用最新嵌入式LINUX操作系统,移植了LINUX的所有基本功能,内核版本2.6.21,支持MMU内存管理。具备现代操作系统的所有特征:

进程和线程调度、内存管理、标准文件系统、标准网络通讯协议栈、多用户安全权限控制等。

通常不带操作系统,使用自有的开发协议,软件直接在硬件层运行,无进程管理、无内存越界中断、无文件系统,既增加了软件运行的风险,对开发人员也不容易上手。

无线通讯

操作系统内建PPP无线拨号,能够利用系统自带的稳定协议栈和大内存维护网络通讯。可自动重建丢失的连接,对于客户的短连接、长连接等实际需求均能应对自如,有效防止假连接、丢包、错包等问题的发生。经实测,在信号稳定区域,交易失败率低于千分之五。

采用无线模块内置协议栈,通过AT指令的方式进行交互。受制于无线模块的运算处理能力,在实际运行中经常出现假连接、丢包、甚至错包的情况。

由于采用了非常规的交互方式,不方便高层协议的扩展,如SSLFTPSSHHTTP等扩展协议。

卡片读写

支持三轨磁条卡正刷和反刷,带软件纠错能力,提高对于偏磁卡的读取成功率。

IC卡方面,采用专业IC读写芯片,在电气和协议方面完全兼容EMV/PBOC Level 1标准,可识度任意符合EMV/PBOC标准的卡片。

有些对于偏磁卡的智能纠错能力不强。

打印效果

打印机的打印深度效果可通过软件进行调整,用户可根据使用的热敏纸的热敏指标来调节打印深浅。

有些不具备打印效果的调节能力,对于不同纸张的适应能力不过充分。

便携性

本机整机重量580g,方便携带。内置一块2000MAH的高容量可充电电池,可以满足一天24小时的连续交易需求。更可扩展整机睡眠功能,使待机时间增加至一个星期。

机器内部实现断线重连机制,即便是处于移动环境下网络不稳定,也可以保证交易成功。

通常不具备电池,或者仅具备1000MAH以下容量的电池,续航能力不足。

由于无线模块的处理能力较低,所以在移动场景下容易掉线导致交易失败率增高。

二次开发

完全兼容LINUXC/C++标准,提供灵活、丰富的SDK二次开发接口API,更有功能强大的辅助开发类库(SFC)帮助开发人员快速、简单地建立一套完整的应用程序,使开发人员在最短时间内快速上手,抛开繁琐的硬件控制和协议开发,而专注于应用程序本身业务逻辑的实现。

采用自定义标准的开发库,开发库可能与标准C不兼容或者存在隐形的BUG

在开发便捷性上,仅提供了硬件操作封装,没有快速开发机制,使开发人员疲于硬件操作和系统内无关琐事。

多功能扩展

本机具备丰富的外围扩展接口,在继承了传统金融POS机的安全、稳定的特性外,还专门为物流、零售、仓储等行业选配可扩展外设。如:GPS全球卫星定位、一维/二维码扫描、UHF RFID电子标签识别等。

有些因不带操作系统,所以扩展功能困难。

售后服务

我司具备一个近20人规模的研发团队专门对本产品的硬件和软件质量进行跟踪和完善。能够及时迅速的对客户新需求进行响应和研发。

有些因为技术实力不足,导致产品质量不稳定,甚至长期无法解决。



3.   二次开发

我司向有二次开发需求的客户提供完整SDK API接口和辅助开发类库(SFC),编译环境运行于标准LINUX系统上,采用交叉编译技术。开发人员可使用自己习惯的开发集成环境(IDE)对源代码进行编辑,编辑完毕后直接调用Makefile对源代码进行编译连接。可使用FTP协议或我司提供的专用本地下载工具将编译好的程序加载入POS机中运行调试。

SDK API接口:主要提供对机器所有硬件操作的接口,如LCD打印字符串和画图、检测键盘输入、各类卡片读写操作、各通讯模块基础操作、打印机打印字符串或图片、控制其他扩展硬件外设等。通过我司提供的SDK,配合标准的LINUX系统系统调用,开发人员即可完全掌控POS机的所有资源。

辅助开发类库(SFC):提供了一套辅助开发人员快速建立完整应用程序的基本类库。本来库含有一个完整的应用程序样例供新的开发人员参考学习,利用样例程序开发人员即可快速开发出一套符合自身需求的应用程序。本类库可以快速组建多层用户菜单、用户交互对话框、一步完成无线连接的建立。除此之外,SFC还提供了标准、强大的系统设置图形化菜单,通过调用此菜单接口,可以完成对所有网络设备的参数的设置、打印机参数的设置、屏幕参数的设置、系统参数的监控等功能,开发人员无需额外的代码实现设置菜单,可专注于应用程序本身业务逻辑的实现。

对于以上所有的开发库,我们均提供完整的开发文档供参考。



4.   技术参数

硬件参数(以下标记 * 的为选配模块或功能,详情请咨询我司销售人员)

类别

名称

参数

基础硬件

处理器

32ARM9,主频400MHz,内置MMU

内存

64MB DDR2 SDRAM

存储

128MB 非易失可擦写存储器

其中28MB供原始文件系统使用,有100MB可供应用程序使用

显示器

128x64点阵液晶显示器,白色LED背光

可显示点阵式图片

专用动态图标:拨号、信号、打印、信息、锁定、电池、上下指示

RTC时钟

内置纽扣电池维持当前RTC时钟,无需额外供电

按键

激光镭雕工艺硅胶键盘

1个电源按键,10个数字/字母键,9个功能键

热敏打印机

高速热敏打印机

易装纸设计

速度:最高28/秒(84毫米/秒)

纸宽:最大58mm

纸卷外径:35mm

打印深度软件可调,可打印点阵式图片

锂电池

2150MAH8. 4V,支持24小时以上待机时间,或400笔以上连续交易

电源适配器

输入:AC 100~240V50~60Hz;输出:DC 9V 3A;具备独立的CCC认证

充电指示灯

机身右侧带有充电指示灯,正在充电显示橙色,充电完毕显示绿色

* 车载充电器

输入:DC 12~24V;输出:DC 9V 3A

卡片读写

磁条卡读卡器

符合标准:ISO 7810ISO 7811ISO 7812ISO 7813

支持123轨磁条数据读取,支持自上而下或自下而上的刷卡方向,对偏磁卡进行智能纠错处理

接触式IC卡读写器

符合标准:ISO 7816

符合EMV/PBOC Level 1 IC卡电气和协议标准,支持T=0T=1传输协议

同时兼容内存卡:SLE 4442442824C系列

非接触式IC卡读写器

符合标准:ISO 14443 Type A

采用硬质PCB板发射天线,最大有效读写距离:10cm。支持异性卡、挂件卡、滴胶卡的读写

同时兼容Mifare系列逻辑加密卡

SAM卡座

4SAM卡座,同时兼容低速卡和高速卡

通讯能力

GSM GPRS

4GSM制式GPRS模块,支持频率:850/900/1800/1900MHz,可全球通用,具备独立的电信入网许可证

* CDMA 1X

可接入CDMA 1X网络,具备独立的电信入网许可证

* WiFi

符合标准:IEEE 802.11

支持开放式、WEPWPA接入点

可设置静态地址或DHCP动态获取地址

以太网

符合标准:IEEE 802.3

全双工10/100M自适应

标准8芯网络电缆,自动适应直连线与交叉线

可设置静态地址或DHCP动态获取地址

* 电话调制解调器

同步HDLCV.22bisV.29,传输速率1200/2400/9600bps

异步:V.34V.90等,传输速率56Kbps

内部可扩展设备

* 一维扫描头

一维激光扫描,解码时间75毫秒。

支持编码格式:

UPC/EAN, Bookland EAN, UCC Coupon Code, ISSN EAN, Code 128, GS1-128, ISBT 128, Code 39, Trioptic Code 39, Code 32, Code 93, Code 11, Interleaved 2 of 5, Discrete 2 of 5, Codabar, MSI, Chinese 2 of 5, Matrix 2 of 5, Inverse 1D, GS1 DataBar, Composite Codes

* 二维扫描头

二维激光扫描。解码时间:100毫秒。

支持编码格式:

PDF417, MicroPDF417, Data Matrix, Data Matrix Inverse, Maxicode, QR Code, MicroQR, QR Inverse, Aztec, Aztec Inverse, US Postnet, US Planet, UK Postal, Japan Postal, Australian Postal, Netherlands KIX Code, USPS 4CB/One Code/Intelligent Mail, UPU FICS Postal

* GPS

全球卫星定位模块,采用高灵敏陶瓷天线

冷启动定位时间:120秒以内,热启动定位时间:10~60

* UHF RFID

900MHz UHF RFID电子标签识别器

对外接口

RJ11

机身右侧带有一个RJ11接口,可做系统控制台调试口,也可做通讯串口。支持CTSRTS硬件流控

HDMI

可使用我司专用电缆将该接口分成三个子接口,分别是:

1、   USB HOST,可接插优盘等外置存储设备

2、   USB SLAVE,可接入其他USB主设备

3、   RS-232,可用于串口通信

外观及环境

外形尺寸

200mm x 85mm x 68mm (长xx高)

重量

580

工作环境

0 ~ 50(32 ~ 122),相对湿度:10% ~ 90%(非冷凝)

存储环境

-20 ~ 60(-4 ~ 140),相对湿度:5% ~ 95%(非冷凝)



软件配置

功能

说明

操作系统

嵌入式Linux系统,内核版本:2.6.21.

支持MMU内存管理,支持多用户,标准文件系统,标准多进程、多线程调度,标准网络协议栈,标准SHELL控制台

二次开发

由我司提供SDK API接口、辅助开发类库(SFC)以及标准示例程序源代码,系统支持静态链接和动态链接。

开发语言:C语言或C++语言

编译器:ARM gcc/g++ 交叉编译

开发调试

1、   以太网登入或RJ11串口控制台;

2、   POS机内置GDB调试器;

3、   UDP日志输出;

屏幕支持显示语言

英文,ASCII编码:

         8x8点阵,最大显示816列;6x6点阵,最大显示1020列;

中文简体,GBK编码:

         16x16点阵,最大显示48列;12x12点阵,最大显示510列;

打印机支持语言

英文,ASCII编码:

         8x8点阵,每行最大打印24个字符; 6x6点阵,每行最大打印32个字符;

中文简体,GBK编码:

         16x16点阵,每行最大打印12个汉字;12x12点阵,每行最大打印16个汉字;

数据库

SQLITE文件型数据库、普通文件、XML文件等

登录方式

TelnetSSH

支持通讯协议

TCPUDPIGMPWebServiceSSLHTTPFTP

本地更新

采用专用本地下载工具进行更新。

由我司提供本地下载工具运行于Windows PC端,通过以太网线与POS机连接。将*.sclimg文件下载入POS机中,可更新机器内的应用程序、驱动程序、动态库文件、内核等POS机内任意部分。

远程更新

采用FTP方式进行远程更新。

由我司提供远程下载动态库或静态库供应用程序调用即可。可远程更新机器内的应用程序、驱动程序、动态库文件、内核等POS机内任意部分。

远程下载服务端搭建非常简单,仅需要一个FTP服务器即可。



产品认证(以下标记为 * 的为正在进行中且将在近期通过的项目)

CCC认证

* 电信入网许可

* PBOC Level 1(接触式)

* PBOC Level 2(标准借贷记、电子现金)

* 银联卡入网测试



5.   成功案例客户

该产品自上市以来受到了业内的好评,客户对我司的产品稳定性和易用性给予了很大的肯定。主要的客户如下:

中国银行商户通平台:为中国银行供应POS机,用于商户间收款、查询账务用途;

中国移动通宝支付:为广东移动通宝卡提供终端设备,用于通宝手机卡支付;

城市一卡通项目:为国内多家城市一卡通、公交公司提供商户终端,如中山通、枣庄同诚一卡通等;

第三方支付项目:已成功服务于国内众多预付卡运营商、收单运营商提供接入终端,受理预付卡、银行卡等业务;

腾讯QQ美食:QQ美食团购特约商户提供POS机上优惠券兑换、会员积分等服务;

国家电网:国家电网186系统接入,移动远程查询并收取电费;

其他行业应用:本产品同时也广泛应用于家政服务会员卡、汽车代驾服务会员卡、连锁店会员储值卡、农村供销社销售终端等;
